(1)結構特點

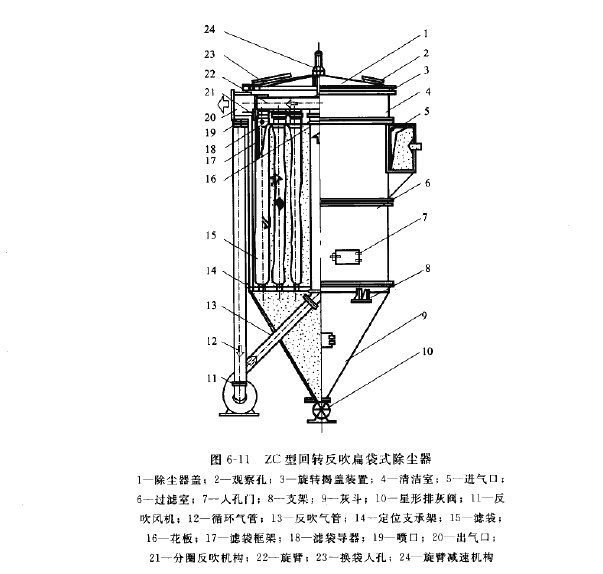

ZC型回轉反吹扁袋式除塵器結構如圖6-11所示。其殼體按旋風除塵器流線形設計，能 起氣流旋轉作用4

ZC型回轉反吹扁袋式除塵器結構特點是采用自動控制回轉反吹清灰機構、當濾袋的壓 力損失達到反吹氣控制上限時，自動啟動反吹氣機構，反吹氣由旋臂上噴口吹人濾袋導器, 對濾袋逐個輪流分圈反吹清灰，吹落附著在濾袋上的粉塵/當濾袋的壓力損失降低到反吹氣 控制下限時，反吹氣機構自動停止工作.

(2)規格系列

ZC型回轉反吹扁袋式除塵器系列規格有A型和B型兩種過濾溫度高（80),黏度大、含塵濃度高、粒徑細的含塵氣體，按低負荷運行，采用過濾速度為1+0? 1.5m/min,選用八型，其壓力損失為800?1300Pa。過濾常溫《80X；)、黏度小、含塵濃 度低、粒徑粗的含塵氣體，按高負荷運行，采用過濾氣速為2.0?2.5m/min，選用B型。 其壓力損失為1100?1600Pa。A型和B型除塵效率均為99H以上。

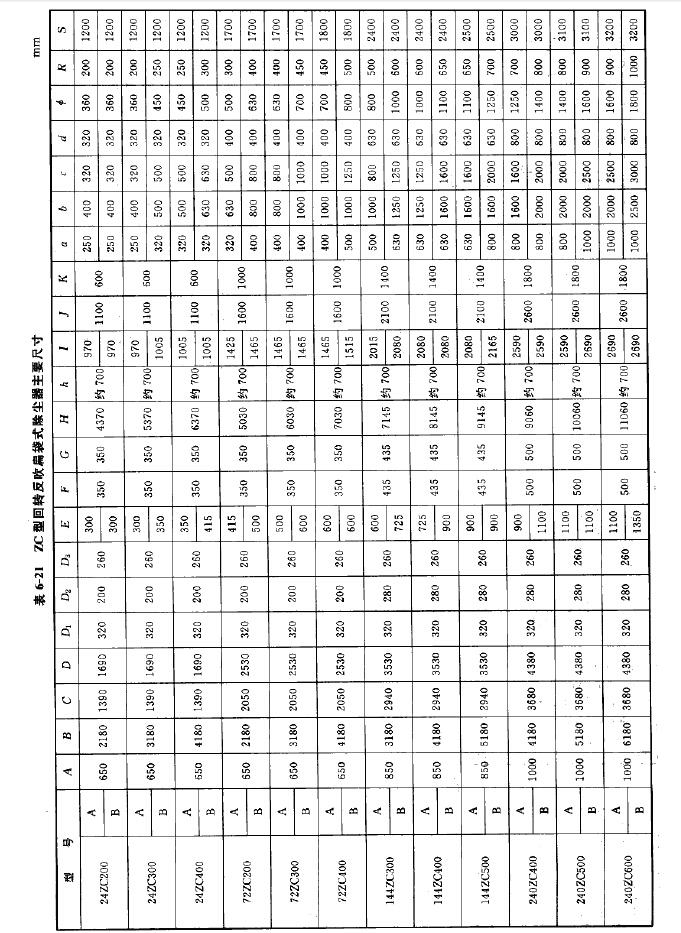

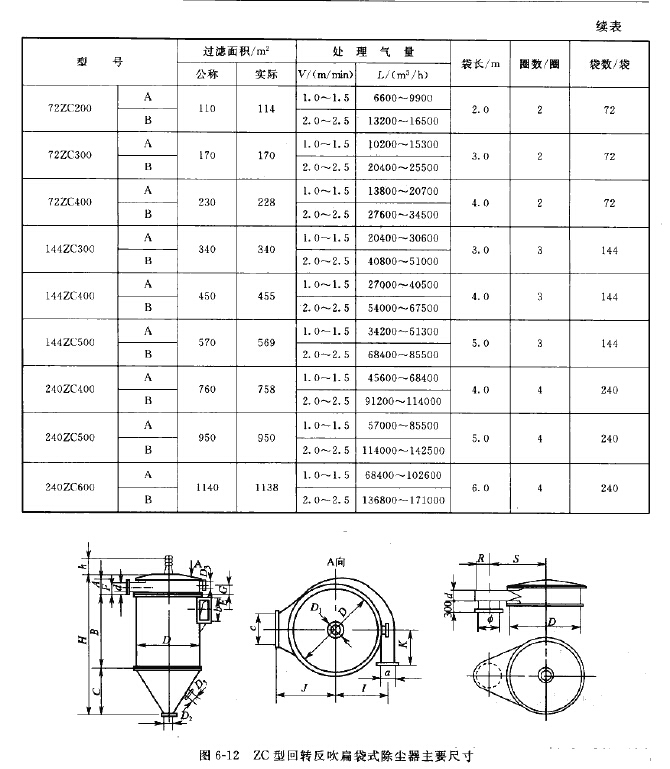

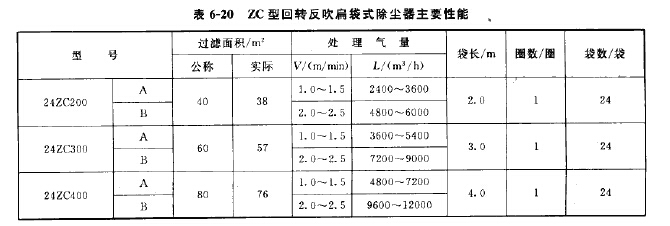

ZC型回轉反吹扁袋式除塵器的主要性能見表6-20,主要尺寸見圖6-12和表6-21,
