除塵器設備中鋼結構約占整個設備重量的70%以上，因而正確合理的選用鋼結構的材質 (鋼種）和規格，對設備的投資，工程質量與建設進度》都有很大的影響。

1.材質

在工業與民用建筑業，對鋼結構材質的要求，在各種規范、規程設計手冊中都有比較詳細 具體的規定；結合這些多年來長期科學的實踐經驗基礎上制定的規定，來考慮除塵設備的選材 是合適的。首先除塵設備沒有很大的垂直荷重，比一般的工業建筑要小得多，也沒有高層建筑 巨大的水平風力和地震力，也不會產生在使用期間達幾百萬次的疲勞應力和頻率很高的麄動 力》大型除塵設備內無論是正壓式或負壓式大不超過7000?8000Pa (即0. 007?0. 008MPa),連低壓容器也夠不上，設備能承受帶塵氣體溫度都小于3001C,再大則須增設冷 卻器，或加混合冷風裝S.否則布袋也受不了。鑒于以上情況除塵設備中的鋼結構可采用一般 常用的碳素鋼Q235鋼即可。

Q235鋼又分為A、B、C、D四個等級，除塵設備采用A級或B級即可；A級和B級的 化學成分和力學性能基本相同，區別是A級不要求做沖擊試驗，而B(niǎo)級要用常溫沖擊試驗及 V形缺口試驗，主要是控制其韌性。從冶煉脫氧方法上又可分成三種不同的鋼即沸騰鋼（F)半鎮靜鋼及鎮靜鋼（Z)。鎮靜鋼的優點是強度、韌性、冷脆敏感性、可焊性均優于沸騰鋼，可在沖擊荷載及低溫區 域（當?shù)氐驮O(shè)計氣溫在15*C以下）使用。沸騰鋼脫氧未凈的雜質，但塑性較好，可以用堿性焊條施焊。我國近年來冶煉方法不斷提 高改進，在除塵結構中使用是可以保證安全的。

在選擇除塵設備的鋼種要考慮的問題：在多個濾袋室的設備中其室和室，室和外界的隔板 會受到壓和無壓的兩種狀態，使壁板及加強構件產生反復應力，灰斗中也會有類似影響。此外 在室外設計溫度較低的地區（我國北方）宜采用B類鋼。

根據經驗，一般鋼板材厚度不超過20mm,工型鋼、槽鋼、角鋼厚度不超過12mm,在鋼 結構設計規范（GBJ 17)中屬于比較好類，設計強度不準減。以下是我們建議的除塵器各部位 選用的鋼種鋼號。

①濾袋室箱體壁板、灰斗壁板、筘體與灰斗間的承上啟下的承重梁，采用Q235B(b、Z)鋼。

②濾袋中的立椎、梁、內撐桿、壁板內外加勁桿或肋，灰斗內外加勁桿，內撐桿以及支 承濾袋室的下部框架、立柱、柱間支撐、平臺梁、梯子、鋪板等均可采用Q235A(F、b、Z)鋼。

③地腳螺栓，一般屬設備附件，與設備一起供貨，采用Q235B鋼，其標準見GB?799。

2.規格

近年來國民經濟持續快速發展，冶金工業在產品數量及質量上有很大提高，產品的規格和 品種也增多不少，過去在除塵設備的鋼結構中常用普通的工、槽、角、板來制作，現在可用軋 制的H型鋼和冷彎型鋼替代，這些產品在市場上可以隨時買到。

軋制H鋼與過去用三塊板焊接而成的所謂焊接H型鋼相比，其優點是省去四條主焊縫，焊接殘余應力小，無須焊縫質量檢驗，無須焊后校直變形，制作成本可節省30%左右，在除 塵設備中可廣泛用在下部框架之立柱、橫梁、平臺次梁及濾袋室中的立柱及橫梁等部位。

冷彎型鋼在我國生產已有數十年的歷史，過去使用者少，不被人認識，近年來已有發展。 冷彎型鋼壁薄，做成封閉方形或矩形，剛性好，抗扭性好，兩頭一封使之單面腐蝕，單面涂 裝，其開口型鋼可用作濾袋室壁板的加勁、檢修門及門框等。其閉口型鋼可用于濾袋室內支撐 及灰斗支撐等。國外甚至用大型閉口方鋼來做下部框架之立柱及柱間支掙。冷彎薄壁型鋼比原 有普通型鋼可節省鋼材量15%?25%。

冷彎型鋼如遵照規范設計的構件，通常是以薄板局部失穩而達到破壞極限，故不必使用強 度較高的鋼種，仍采用Q235A或B鋼為宜，其技術條件見GB 6725。但必須做冷彎彎心試驗。 制作時須制訂合理的焊接工藝。

3.Q235鋼的主要技術性能

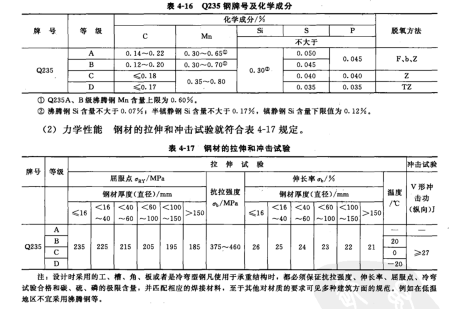

(1)鋼的牌號和化學成分（熔煉分析）應符合表4-16規定。

?
